活性炭吸附箱安装全指南：从准备工作到验收标准

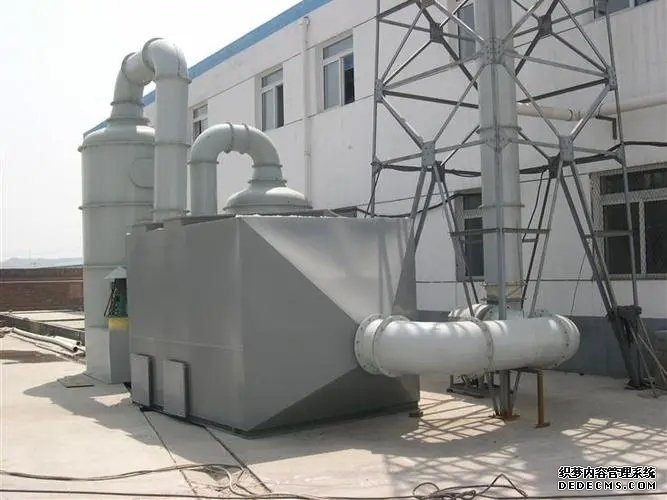

活性炭吸附箱是工业废气处理、室内空气净化***域常用的核心设备，利用活性炭的多孔性吸附***性，可有效去除VOCs、异味分子、有害气体等污染物，广泛应用于化工、喷涂、制药、印刷、餐饮油烟净化、实验室通风等场景。安装质量直接决定设备的处理效率、运行稳定性和使用寿命，以下为详细安装流程及注意事项。
一、安装前准备：确认条件，规避隐患
1. 设备及配件清点
收到活性炭吸附箱后，***先对照装箱单逐一核验：
核心部件：吸附箱本体（含活性炭滤网/活性炭块）、风机（离心/轴流式）、连接管道、控制柜（含压差表、风机变频器）、密封件（法兰垫片、耐腐密封胶）、固定配件（螺栓、胀栓、支架）等，确保无缺失、无变形。
附件文件：设备说明书、出厂检测报告、使用注意事项、活性炭更换周期说明。
2. 现场条件确认
空间要求：吸附箱周围预留≥1.5米的检修空间，***部预留足够高度（需考虑活性炭更换时的吊装空间）；若为室内安装，需确认墙体/地面承重能力（一般为5001000kg/㎡，具体看设备重量）。
电源条件：控制柜需接入匹配的三相五线制电源（电压380V±10%，频率50Hz），需配备***立断路器，接地电阻≤4Ω。
工况确认：明确处理废气的温度（一般≤60℃，超温需选耐高温型活性炭）、湿度（≤85%）、腐蚀性成分（若含酸碱废气，需定制防腐材质吸附箱）、风量（风机选型需与吸附箱额定风量匹配，误差≤10%）。
管道衔接：确认进气口、出气口位置（常规为下进上出，可根据工艺调整），管道口径需与吸附箱接口一致，提前规划管道走向，减少弯头数量（弯头角度≥90°，减少风阻）。
3. 工具及材料准备
安装工具：电钻、扳手（套筒/活动）、水平仪、卷尺、螺丝刀、吊装设备（吨位匹配设备重量）、防火胶、耐腐密封胶（如耐酸碱硅酮胶）、保温材料（若废气温度较低，需防止管道结露）。
防护用品：防尘口罩、防滑手套、护目镜（搬运活性炭时需防护，避免粉尘接触）。
二、核心安装流程：分步操作，确保精准
1. 设备位置定位与基础固定
定位校准：根据设计图纸，在安装位置标记吸附箱的摆放中心线，用水平仪检查地面/平台平整度，若不平整需加垫铁片或水泥垫层找平（误差≤2mm），避免设备运行时因倾斜产生振动。
固定安装：若为地面安装，采用膨胀螺栓将设备底座与地面固定；若为墙面/钢结构支架安装，需先固定支架（支架承重≥设备重量的1.5倍），再将吸附箱与支架用螺栓紧固，确保无松动；若为吊装式（如天花板安装），需核实吊***承重，采用专用吊架固定，吊架与吸附箱连接处加装减震垫（减少风机振动传导）。
2. 部件组装与密封处理
活性炭填充：打开吸附箱检修门，将活性炭（颗粒状或蜂窝状）均匀填入滤网框架，填充密度需符合厂家要求（一般颗粒炭堆积密度400500kg/m³，蜂窝炭密度300400kg/m³），避免出现空隙导致气流短路；填充后关闭检修门，用耐腐密封胶涂抹门缝，确保无泄漏。
风机安装：将风机与吸附箱通过法兰连接（中间隔减震软接，材质为帆布或硅胶材质，避免刚性连接），法兰对接时需加装垫片，拧紧螺栓时交叉均匀受力，确保密封；风机安装需保持水平，用水平仪校准叶轮轴同心度（误差≤0.2mm），风机进出口不得安装重物或遮挡。
管道连接：进气口管道需延伸至废气源附近（距离≤2米，减少废气扩散），出气口管道需根据环保要求连接排放管（如高空排放管高度≥15米）；管道与吸附箱接口处需做***密封，若管道存在漏风，可用防火胶或密封胶修补，管道支撑间距≤2米，避免管道下垂压迫接口。
控制柜接线：按照电气原理图，将风机、压差传感器、电源线接入控制柜，接线端子需拧紧，避免虚接；控制柜需垂直安装，周围预留≥0.8米的散热空间，接地端子需可靠接地，防止漏电；压差表正负压接口需对应连接（进气口接正压，出气口接负压），确保压差监测准确（正常运行时压差约5002000Pa，超过3000Pa需更换活性炭）。
3. 系统整体检查
安装完成后，对整个系统进行全面核查：
设备外观：检查吸附箱、风机、管道是否有碰撞变形，密封面是否有破损，所有螺栓是否紧固。
电气安全：断开电源，用万用表测量线路***缘电阻（≥0.5MΩ），确认无短路、接地故障；合闸后空载试运行，检查风机转向是否正确（从进风口看，叶轮应顺时针旋转）。
三、安装后调试与验收：验证性能，达标运行
1. 空载调试
启动风机，调节风量至额定值（通过控制柜变频器或风机入口风门调节），运行30分钟，观察风机是否平稳（无异常振动、异响），吸附箱及管道是否有漏风（可用点燃的香烟靠近接口，观察烟流是否被吸入，若有外溢需重新密封）。
检查控制柜指示灯、压差表是否正常显示，风机电流是否在额定范围内（误差≤5%）。
2. 负载调试
接入废气源，开启吸附箱运行，监测废气排放口浓度（根据当地环保标准，如VOCs排放浓度≤60mg/m³，具体以行业规范为准），若浓度超标，需检查活性炭填充量、废气风量是否匹配，或更换高吸附性能的活性炭。
连续运行24小时，记录风机风压、风量、压差值、电流等参数，确保数据稳定；若出现风量不足，需排查管道是否堵塞、风机皮带是否松弛，及时调整。
3. 验收标准
外观验收：设备安装牢固，无松动、变形，密封******，无废气泄漏。
性能验收：废气排放达到***家或地方环保标准，风机运行稳定，噪音≤85dB（A）（距离设备1米处测量）。
资料验收：整理安装记录、调试数据、设备说明书等，移交使用方留存。
四、安装注意事项：规避风险，延长寿命
1. 活性炭需选用***质产品（碘值≥800mg/g，吸附效率高、寿命长），避免使用劣质炭导致吸附效果差、频繁更换。
2. 若废气温度超过60℃，需先加装冷凝器降温，再接入吸附箱，高温会***幅降低活性炭吸附能力。
3. 吸附箱需定期更换活性炭（周期一般为36个月，具体看废气浓度），更换时需通风降温，避免活性炭自燃（活性炭易燃，更换时严禁有明火）。
4. 风机需每运行1000小时加注润滑油，检查皮带松紧度；控制柜需定期清理灰尘，避免元件老化。
5. 若设备长期停用，需将活性炭取出密封保存，避免吸潮失效，同时对风机、管道做***防尘处理。
通过规范的安装流程和细致的调试验收，活性炭吸附箱能稳定发挥废气净化作用，为生产环境提供可靠保障。若安装过程中遇到***殊工况（如高空、防爆场景），建议联系厂家技术人员现场指导，确保合规运行。
